Con este laboratorio se pretende detectar , localizar e identificar objetos a distancia. Su funcionamiento se efectúa emitiendo un impulso , que se refleja en el objetivo y se recibe en la misma posición del emisor. Se pretende visualizar el radar en una interfaz en Processing empleando un sensor ultrasonico HC- SR04.
Lista de componentes
(1) Sensor de distancia de ultrasonido HC-SR04
(10)Cables Dupond M-M 1pin
(1)Protoboard
(1)Tarjeta Arduino UNO
(1)Servo Motor- Tower Pro
Diagrama
Montaje en la Protoboard (usando Fritzing)
Procesos del montaje paso a paso (Fotos)
1. Organizar los implementos que se van a utilizar para llevar a cabo el proyecto. Realizar el acople del Servo Motor con el sensor HC-SR04.
Vista lateral
Vista frontal
Vista superior
2. Realizar las conexiones respectivas del Arduino a la protoboard (GND y la alimentación +5v)
3.Ubicar en la protoboard el acople del sensor y el servo motor para proceder a conectar los pines digitales de acuerdo a la programación realizada.
Enviar un mensaje desde una interfaz en Processing un mensaje a una matriz LED 8x8 , donde haya un desplazamiento de izquierda a derecha a través del integrado IC MAX7219
Lista de componentes
(1) IC MAX7219,
(1) Matriz de LED de 8x8
(5)Cables Dupond M-M 1pin
(1)Protoboard
(1)Tarjeta Arduino UNO
Diagramas
Montaje en la Protoboard (usando Fritzing)
Esquemático del circuito (usando Fritzing)
Procesos del montaje paso a paso (Fotos)

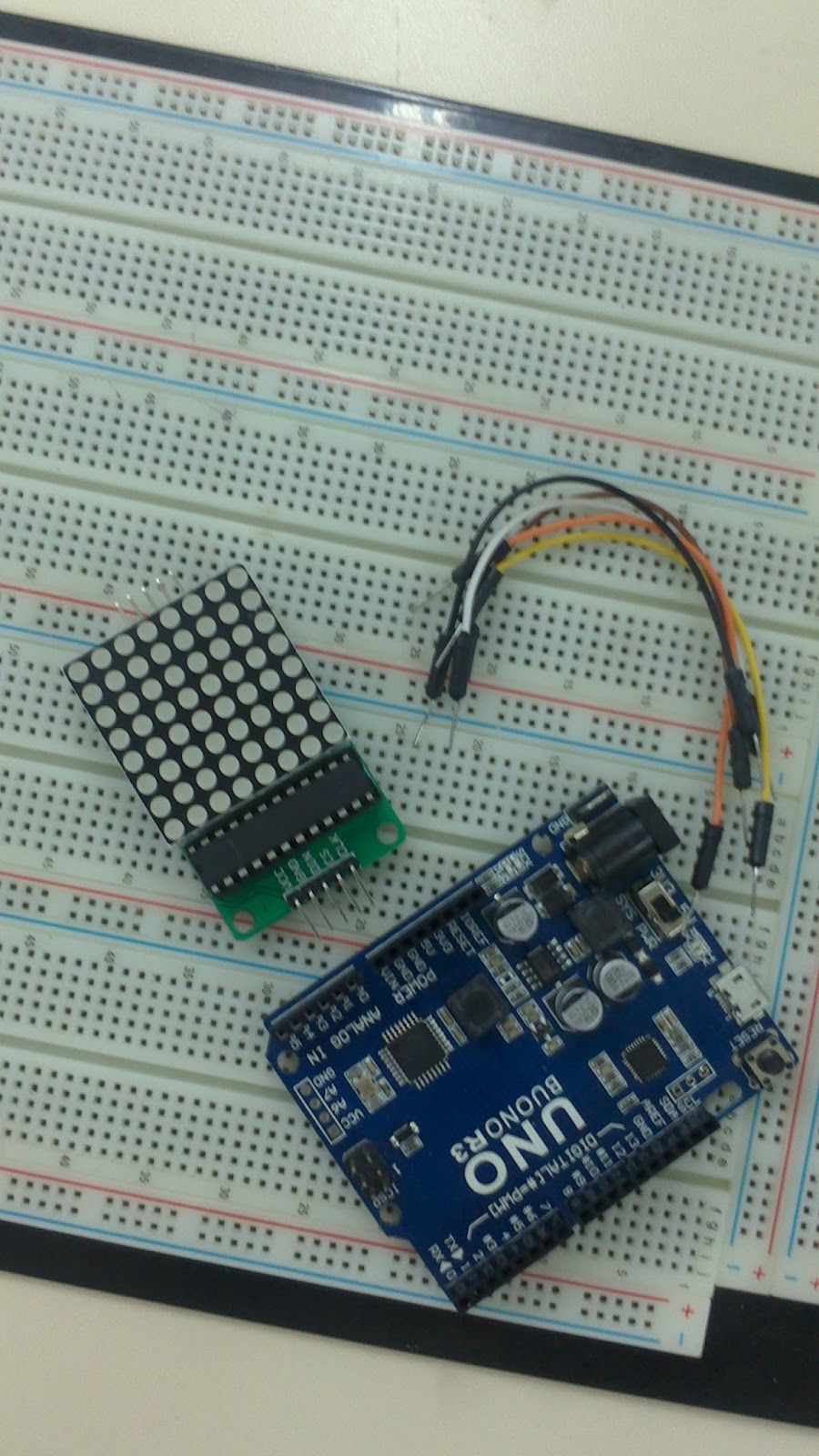

1. Se debe tener en cuenta los implementos electrónicos antes mencionados para poder llevar a cabo el desarrollo del laboratorio con su respectiva programación.
Vista superior
2. Es importante verificar adecuadamente las conexiones de la Matriz de 8x8 y las conexiones de los pines digitales del Arduino que se han elegido dentro de la programación de Processing y Arduino, para que haya coherencia y dicho proyecto funcione de la manera esperada.
Empleando una matriz de LED de 8x8 a través del IC MAX7219, mostrar los número del 0 al 9 según se indique en la posición del potenciómetro , controlado desde el Arduino.
Lista de componentes
(1) IC MAX7219,
(1) Potenciometro de 10kΩ
(1) Matriz de LED de 8x8
(8)Cables Dupond M-M 1pin
(1)Protoboard
(1)Tarjeta Arduino UNO
Diagramas
Montaje en la Protoboard (usando Fritzing)
Esquemático del circuito (usando Fritzing)
Procesos del montaje paso a paso (Fotos)
1. Organizar los materiales que se van a usar para realizar el respectivo proyecto
Vista lateral
Vista superior
2. Realizar las conexiones adecuadas de los respectivos componentes electrónicos y la tarjeta Arduino UNO
3. Verificar si el programa está funcionando correctamente
Desde una Interfaz de Processing ,se debe realizar un patrón de movimientos para el módulo de LEDs RGB, posee 8 bits de salida controladospor medio del Arduino , además cuenta con tres terminales RGB (rojo, verde, azul) que pueden ser configuradas de tal manera que a la salida de cada LED se presente la gama de color requerida.
Lista de componentes
(1) Módulo de 8 LEDs RGB
(11)Cables Dupond M-M 1pin
(1)Protoboard
(1)Tarjeta Arduino UNO
Diagramas

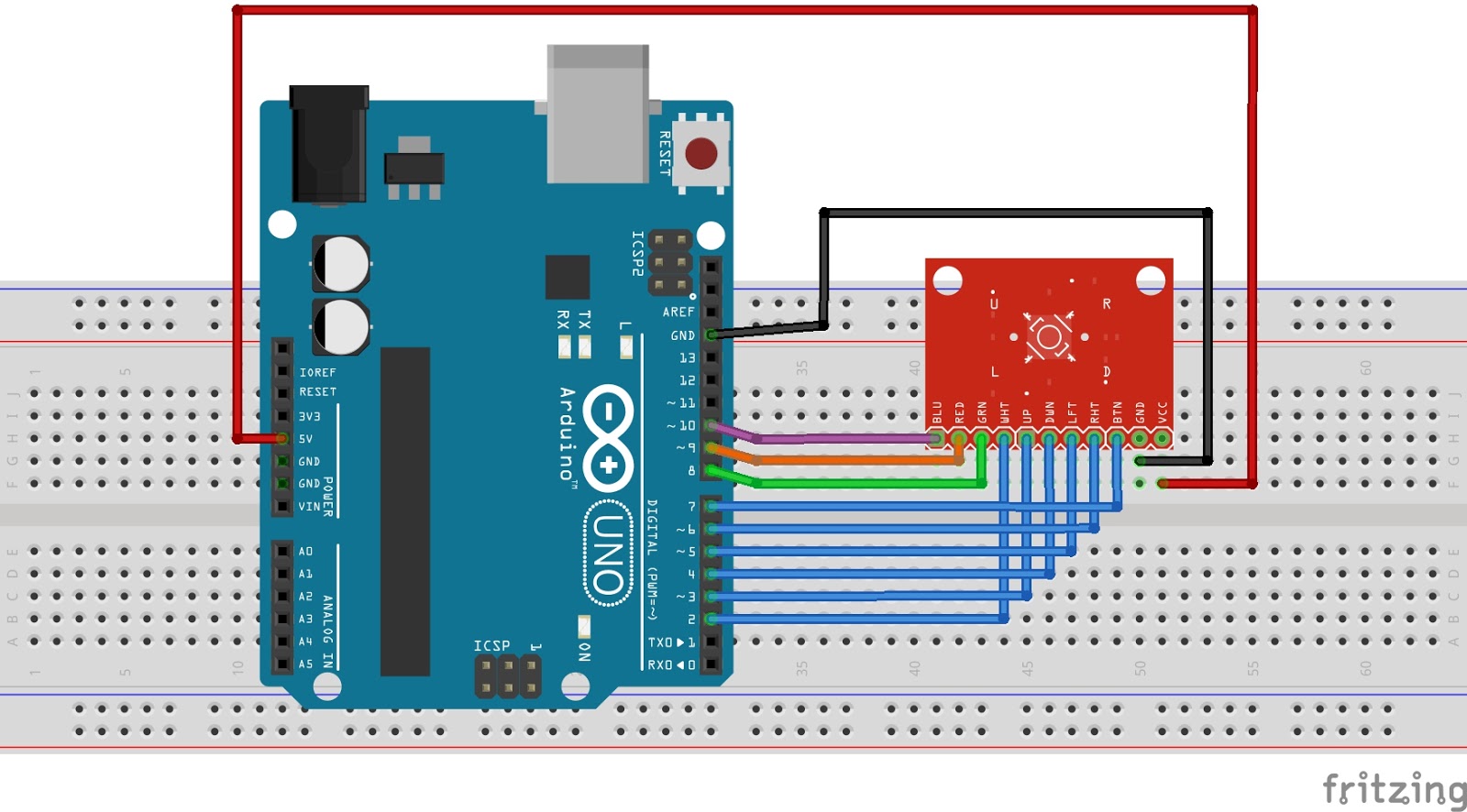

Montaje en la Protoboard (usando Fritzing)
Esquemático del circuito (usando Fritzing)
Proceso del montaje paso a paso (Fotos)
1. Tener a mano los materiales antes mencionados, para realizar el laboratorio.
2. Realizar las respectivas conexiones de acuerdo a los diagramas elaborados en Fritzing , teniendo en cuenta las pines que van conectados a +5v y GND.
Se pretende controlar 2 barras de LEDs de 8 segmentos, cada barra posee un footprint compacto, además son 8 LEDs inviduales encapsulados cada uno con conexiones individuales de ánodo y cátodo que serán conectados al Arduino y haciendo uso de (2) IC74HC595 se debe mostrar una variación de luminosidad la cual será captada por una fotocelda, cuya resistencia disminuye con el aumento de intensidad de luz incidente.
Lista de componentes
(2) Barras de LEDs de 8 segmentos
(2) IC74HC595
(1) Fotocelda pequeña
(1) Potenciometro de 10kΩ
(17) Resistencias de 220Ω
(25)Cables Dupond M-M 1pin
(1)Protoboard
(1)Tarjeta Arduino UNO
Diagramas
Montaje en la Protoboard (usando Fritzing)
Proceso del montaje paso a paso (Fotos)
1. En primera instancia debemos tener a mano los implementos necesarios para desarrollar dicho laboratorio, empezar a ubicar las resistencias en la protoboard.
2. Ubicar las barras de LEDs de tal manera que hagan continuidad con las resistencias.
3. Colocar a una distancia prudente los (2) integrados IC74HC595 y a su vez ubicar la resistencia , la fotocelda y el potenciometro que controlarán la intensidad de la luz.
Controlar un LED RGB, desde el Arduino, vía PWM o también conocido como modulador de ancho de pulso con 3 potenciómetros, uno para cada color, con una interfaz gráfica en Processing/ControlP5. Es importante recordar que el LED RGB tienen 4 terminales ( 1 ánodo y 3 cátodos), este tiene 3 diodos LEDs internos que emiten tres colores diferentes Red - Green – Blue (RGB).
Lista de componentes
(1) LED RGB
(3) Resistencias de 220Ω
(4) Cables Dupond M-M 1pin
(1) Protoboard
(1)Tarjeta Arduino UNO
Diagramas
Montaje en la Protoboard (usando Fritzing)
Esquemático del circuito (usando Fritzing)
PCB (usando Fritzing)
Procesos del montaje paso a paso (Fotos)
1. Seleccionar los materiales que se van a utilizar para realizar el laboratorio
Vista superior
Vista Lateral
2. Realizar las conexiones correspondientes de acuerdo a los diagramas realizados en el programa de Fritzing
3. Correr el Arduino y Processing/ControlP5 para verificar si la programación y el montaje están funcionando correctamente
4. Verificando la emisión de los tres colores (Azul, Verde y Rojo)
Vista Superior
5. Comprobar la interfaz gráfica en Processing/ControlP5 para controlar el valor de cada color
